Стойки для печатных плат

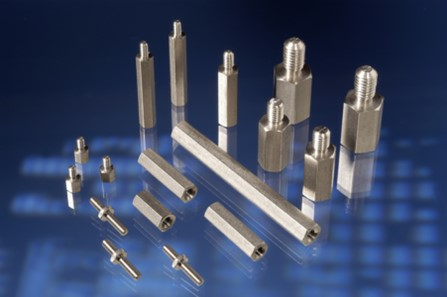

Стойки резьбовые шестигранные с внутренней резьбами применяются, для крепления печатных плат. Стойки резьбовые металлические шестигранные с внутренней и наружной резьбами изготавливают из латуни (стойки латунные) нержавеющей стали.
Среди латунных стоек наиболее популярные с диаметрами резьбы М3. Но другие латунные и нержавеющие стойки с размерами резьбы М2, М2.5, M4, M5, М6.

Стойки для печатных плат используются при сборке электрооборудования, и в других областях связанных с электрическими приборами. Объединяющей функцией всех стоек, это наличие резьбы, с помощью которой можно не только прикрепить плату, но и соединить стойки между собой.

Все стойки для печатных плат можно условно разделить на три группы:

резьбовые стойки, безрезьбовые стойки (они же - втулки), а также пластиковые стойки-фиксаторы (держатели). Стойки и втулки для печатных плат. Резьбовые стойки для печатных плат. Резьбовая стойка для печатных плат (англ. - Pcb standoff) представляет собой шестигранную или круглую втулку, на торцах которой изготавливается резьбовое отверстие, либо резьбовой стержень. Различные комбинации резьбы на торцах стоек позволяют ввинчивать их друг в друга

Резьбовые круглые стойки для печатных плат

Принцип действия круглых стоек с резьбой не отличается от их шестигранных аналогов. Придание такой формы преследует такие цели, как снижение веса, придание более эстетичного вида и устранение риска повреждения изоляции проходящих рядом проводов. Изделия обычно устанавливаются в конструкциях открытого типа, а также на демонстрационных и выставочных образцах продукции. Есть у круглых стоек и характерный недостаток — сложность приложения нужного крутящего момента при установке, трудность откручивания в случае коррозии или загрязнения витков спирали.

Комбинации резьбы на резьбовых стойках

Помимо симметричных по торцам моделей, шестигранные и круглые стойки различаются по виду и способу комбинирования резьбы.

В среде профессионалов принята классификация, основанная на присвоении названий по наличию на изделиях отверстий и выступов:

• Папа-Папа (Male-Male). В двух сторон стойки имеются штыри с витками. К ним могут прикручиваться гайки и полые втулки.
• Мама-Мама . В торцах изделий просверлены отверстия с нарезанными внутри витками. Служат, как для самостоятельного крепежа винтами, так и соединения со стойкой другого типа.
• Папа-Мама . Детали имеют и отверстие, и штырь с резьбой. Считаются универсальными, так как могут использоваться, для монтажа отдельных плат и для сборки многоярусных конструкций

Размеры и обозначения резьбовых стоек

Как и все металлические крепежи, резьбовые стойки стандартизируются по размерам. Характеристики изделий наносятся на их поверхность в виде символов, каждый из которых имеет свое значение. Самый популярный метрический размер для резьбовых стоек: М3

Сегодня действует такая система маркировки:

• Принадлежность к резьбовым стойкам для печатных плат. Буквы PC.

• Конфигурация. H — шестигранная. Круглая по умолчанию не указывается, а литера отсутствует.

• Конструкция. SS — Мама-Мама, NN — Папа-Папа, SN — Папа-Мама.

• Диаметр резьбы. 4-8, что соответствует болтам и гайкам с маркировкой М. Если цифры нет, то деталь имеет сечение 3 мм.

• Длина. Литера L. Обозначается полный размер изделия в миллиметрах. Стандартная протяженность штыря с витками составляет 6 мм.

• Безрезьбовые стойки для печатных плат

  Изделия этого типа внешне схожи на крепежи с двухсторонними отверстиями типа Мама-Мама, но отличаются отсутствием внутренней резьбы. По сути, это трубки, втулки выполняющие роль изоляционной распорки. Обычно втулки изготавливаются круглыми, но можно встретить и шестигранные модели. Детали с углами проще удерживать в статичном состоянии, особенно при монтаже в труднодоступных и неудобных для работы местах.

  Отсутствие резьбы предполагает применение винтов, шпилек и гаек. Такое сочетание считается универсальным, так как позволяет использовать штыри любой длины без учета толщины самих печатных плат.

  Полые втулки маркируются по формуле: внешний диаметр – внутренний диаметр × длина.

  Как пример — 8-4×10, где (в мм):



• 8 — внешний диаметр цилиндра;
• 4 — внутренний диаметр;
• 10 — длина.

• Стойки для печатных плат из нержавеющей стали

  Сплав отличается высокой твердостью и прочностью, устойчивостью к влаге и химически активной среде, а также представительным внешним видом. В тех случаях, когда подобные условия отсутствуют, применения стоек из нержавеющей стали экономически невыгодно, вследствие их высокой стоимости. Исключения могут делаться для конструкций открытого типа, а также демонстрационной продукции с целью придания ей привлекательного товарного вида.



  Материалы резьбовых и безрезьбовых стоек (втулок)

  Поскольку печатные платы устанавливаются в устройствах с определенными свойствами и условиями эксплуатации, то и к стойкам для их монтажа предъявляются конкретные требования. В зависимости от конструкции оборудования это может быть ограничение по весу, отсутствие магнетизма, устойчивость к коррозии, уровень прочности, электропроводности и гигроскопичности. И все это в пределах соблюдения допустимых параметров по устройству, длине и диаметру.

• Стойки для печатных плат из латуни  -  отличается уникальными техническими характеристиками, что обусловливает его высокую популярность. Материал отличается прочностью, пластичностью и устойчивостью к коррозии. Изделия не магнитятся, могут спаиваться, выполняя и функцию участка цепи в контуре заземления. Учитывая такие характеристики, латунные стойки и втулки имеют наиболее широкую среди аналогов сферу применения в устройствах самого разнообразного типа. В целях повышения привлекательности конструкций часто используют никелированные изделия. Покрытие, помимо декоративной функции защищает сплав от потемнения и характерной для меди патины.
•
• Стойки из покрытого цинком черного железа являются бюджетным вариантом при изготовлении крупных серий продукции, когда отсутствуют специфические требования относительно магнетизма, создания помех в передаче информации в высокочастотных диапазонах. Изделия отличаются достаточной прочностью, а в совокупности с блестящим покрытиям выглядят весьма презентабельно. Вместе с тем, большой удельный вес и низкая устойчивость к коррозии являются причинами их незначительной доли в сфере применения втулок и стоек подобного типа.

• Большинство известных производителей используют в изготовлении Нейлон-66 (UL94V-2). Материал отличается легкостью, отличными диэлектрическими свойствами, не создает помех в работе электроники. Также, отмечается вполне приличная прочность, негорючесть, долговечность и доступная стоимость. Недостаток полимера заключается в его гигроскопичности. При длительном пребывании во влажной среде он твердеет, трескается и разрушается. В качестве альтернативы, невосприимчивой к сырости, используют недорогой пластик ABS.

• Сферы применения стоек для печатных плат

  Область использования стоек и втулок из различных материалов распространяется практически на все направления деятельности и охватывает значительный сектор промышленности.

  Наиболее востребованы изделия в таких сферах производства:



  1. Приборостроение. Приборы контрольно-измерительные, диагностические, датчики и пульты управления систем охраны.

  2. Производственные станки с программным обеспечением. Лазерные, токарные, фрезерные, точильные, шлифовальные.

  3. Системы освещения. Регуляторы силы света, преобразователи, регуляторы.

  4. Бытовая техника. Стиральные и посудомоечные машины, котлы и печи, плиты и вытяжки.

  5. Компьютерное оборудование. Блоки управления, питания, прочие.

  6. Транспортная отрасль. Практически в каждом механическом средстве передвижения по земле, воде и воздуху.



  Список можно продолжать бесконечно, так как в него входят такие обширные направления, как оборона, космос, наука, культура, дизайн и реклама и многие другие сферы.
